0615礦用振動篩

0615型礦用振動篩概述：

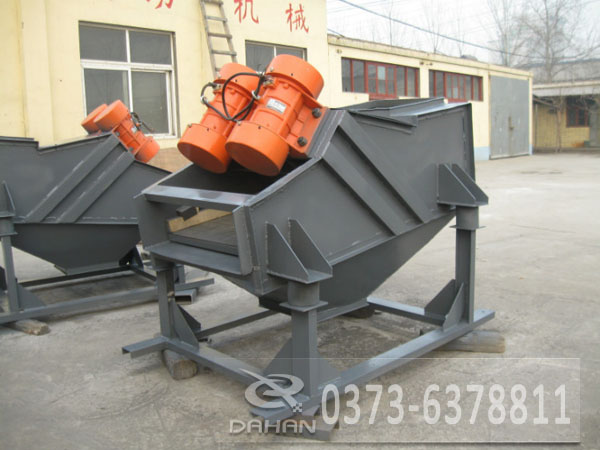

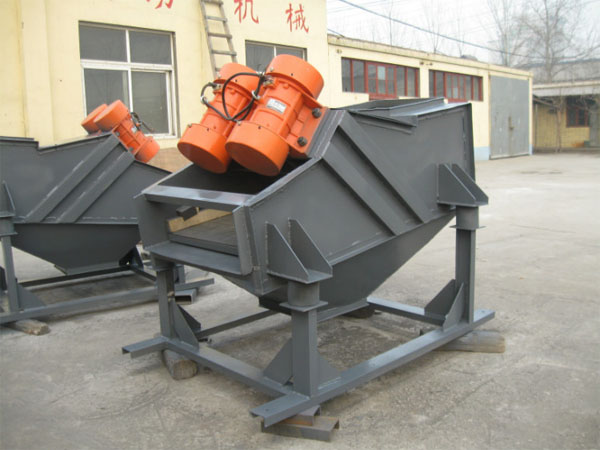

0615型礦用振動篩該設備寬600mm,長1500mm，也可以稱之為ZSG礦用重型篩。0615型礦用振動篩是一種篩分設備,主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途廣泛,是高爐槽下、焦化廠、選礦廠常用的篩分機械,該機采用新型能耗低振動電機或激振器作振動源,橡膠彈簧支撐并隔振,具有體積小、重量輕,能耗低、處理量大、篩分效率高、篩網更換方便、安裝及維修簡便、使用壽命更長等優點.

大漢機械生產的0615型礦用振動篩還可選用普通電機配置聯軸器帶動激振器間接驅動的方式作為振動源，可滿足不同環境需要。篩網材質選擇多樣，金屬編織網、棒條、鑄造、焊接、沖孔等形式都可選用，篩面既有單層結構也可多層布置，可滿足不同振動篩分作業要求。

0615型礦用振動篩工作原理：

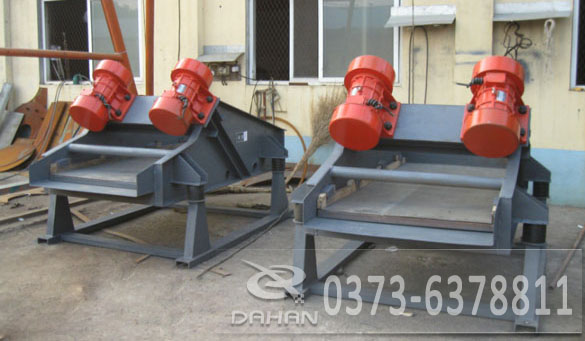

0615型礦用振動篩篩體依靠兩臺相同的臥式振動電機做相反方向自同步旋轉，從而使整個篩機在減振彈簧的支承下做直線振動，物料受激振力而周期性向前拋出一個射程，物料落下時小于篩孔的物料透篩而落到下層，物料在篩網表面的運動軌跡為拋物運動，由于這種周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成物料的篩分作業。

0615型礦用振動篩主要特點：

1、結構設計合理，外觀造型美觀，橫梁結構簡單、實用、耐用；

2、使用效果篩分效率高，篩分產量能力超大；

3、整機體積小，機型重量適配，安裝操作簡單方便；

4、驅動源能耗低，有效節約大量能源；

5、產品市場價格低，節約經濟實用，易損備件量少；

6、拼塊組裝篩板，篩網傾角大，更換方便，使用壽命更長；

7、適配多種型號供求選擇；

0615型礦用振動篩的框架構成：

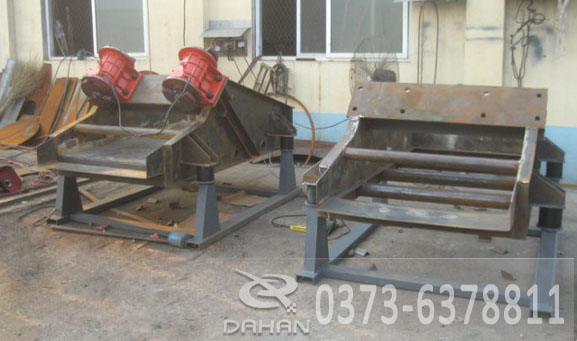

0715型礦用振動篩由振動源、篩體、篩網、減振裝置及底架組成，篩箱由篩框、篩板、襯板組成，篩板側板采用優質鋼板制作而成，側板和橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

0615型礦用振動篩技術參數表：

				t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3 5 10 15 20 25 50	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15			15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15			35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15			45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

　　ZSG-0615型振動篩型號說明：

　　ZS G-06×15
　　┬ ┬ ┬ ┬

　　│ │ │ │

　　│ │ │ └────────-　篩面長度

　　│ │ └──────────　篩面寬度

　　│ └───────────-　產品代號

　　└─────────────　振動篩系列代號

　　敞開型（ZSG-□×□）為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。

　　封閉型（ZSGB-□×□）為座式、全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。

0615型礦用振動篩技術參數表：

				t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3 5 10 15 20 25 50	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15			15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15			35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15			45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

　　ZSG-0615型振動篩型號說明：

　　ZS G-06×15
　　┬ ┬ ┬ ┬

　　│ │ │ │

　　│ │ │ └────────-　篩面長度

　　│ │ └──────────　篩面寬度

　　│ └───────────-　產品代號

　　└─────────────　振動篩系列代號

　　敞開型（ZSG-□×□）為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。

　　封閉型（ZSGB-□×□）為座式、全封閉結構，用于大處理量，有粉塵污染的顆粒物料的篩分作業。

0615型礦用振動篩的安裝與調試：

1、支撐底架固定在基礎上，使同側前后支承座高度差一致，同一端（入料端或排料端）兩側的支承座板在同一水平面內，誤差均在2mm以內。

2、選擇角度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。此時各支承點彈簧的高度應一樣，誤差不得大于2mm。

3、當需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高（或降低）后支承座，調整前后支承座的距離，使篩面傾角達到使用要求。

4、篩機各部分連接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的間隙為30-50mm。

5、篩機出廠時，雙振幅調為6-8mm，使用時用戶可根據需要調整振打電機的主、副偏心塊間的夾角，改變激振力的大小，進而調整篩機的振幅。

0615型礦用振動篩開機前需要注意事項：

1、在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，固定螺栓應多次擰緊，尤其是振動電機、支承座、篩板的固定螺栓。

2、檢查兩臺臥式振動電機的轉向是否相反， (備注：否則應變更一臺電機的電源相序)，使兩臺振動電機的轉向相反。

3、篩機運轉時，先空載啟動、運行、停車一至二次觀察有無異常現象及聲響，保證運轉平穩正常。

4、連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75°C；并將各部位聯接螺栓重新緊固一次，以后應定期緊固。

5、篩分物料時，給料要均勻，使物料在篩面上均勻分布，如物料"跑偏"，應調整給料點。

6、篩機停機前，應先停止給料，等篩面物料走完后，再停機。停機后要及時清理篩面上的物料和雜物以防粘網堵網。

大漢公司以“先正人品,再賣產品”為誠信之本,以滿足顧客需求為己任,以優異的品質及周全的售前售后服務,贏得了國內外眾多企業大力支持和信任，大漢公司以務實的工作作風，確保每一位用戶都心滿意足！365X24小時熱線0373-6378811 歡迎您的來電洽談。

0615型礦用振動篩使用與維護：

在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺篩機運轉時，先空負荷啟動，運行，停車一次，觀察有無異?，F(xiàn)象及聲響，空運轉時應保持平穩正常。連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75攝氏度。連續空運轉4小時后，將各部位聯接螺栓重新緊固一次，以后再重復進行2-3次，帶料運轉時，給料要均勻，使物料勻布篩面，如物料跑偏，應調整給料點。篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。振動電機使用3個月后加油一次，每半年小修一次，每年大修一次，并按振動電機說明書對振動電機進行維護、保養。
